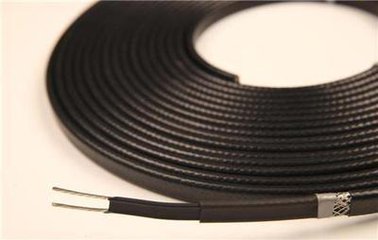

中温自限温电伴热带广泛应用于石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区和腐蚀区。

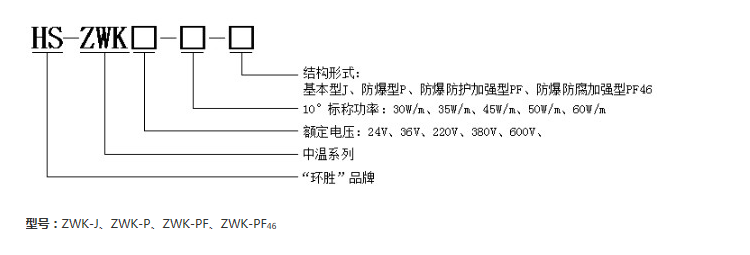

1、产品型号

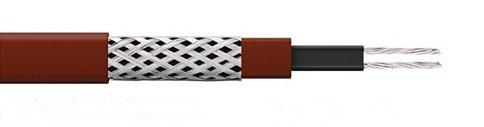

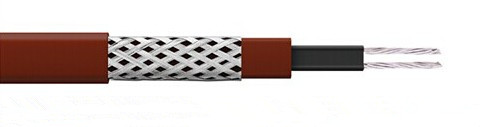

2、电缆结构
(1)铜芯母线: 7*0.42、7*0.50、19*0.32.
(2)发热芯:普通PTC、阻燃PTC、
(3)绝缘层:改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。含氟PTC。
(4)屏蔽层:镀锡软圆铜线编织层。
(5)护套层:改良聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。
3、技术指标:
标准颜色:桔******、褐色
温度范围:***高维持温度105℃ | ***高表面温度105℃±5℃ ***高承受温度135℃
施工温度:***低:—30℃
热稳定性:由10℃至149℃间来回循环300次后,电缆发热量维持在90%以上
弯曲半径:20℃室温时为25.4mm;—30℃低温时为35.0 mm
绝缘电阻:电缆长度100m,环境温度75℃时,用2,500VDC摇表摇试1分钟,绝缘电阻(导线与屏蔽间)***小值为3000MΩ
工作电压:12V 24V 36V 110V 220V 380V

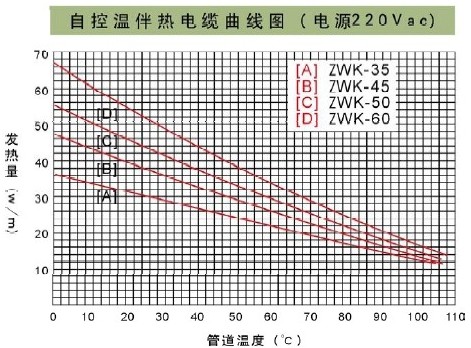

10℃时输出功率:25W/m 35W/m 40W/m 45W/m 50W/m 60W/m
防爆标志:ExeⅡT4
1.按防护层分类
阻燃基本型-J防爆型-P防护型-F防爆防腐型-PF46
2.按应用场合分类
普通场合、防爆场合、防腐场合、防潮场合
3.产品型号规格表示方式
(1)标称功率:例如"10",表示标称功率为10W/m.
(2)温度等级:D表示低温;Z表示中温;G表示高温.
(3)产品代号:WK表示自温控伴热带
(4)额定电压:"1"表示110V;"2"表示220V.
(5)结构型式:阻燃-ZR、基本型-J、防爆型-P、防护型-F、防爆防腐型-PF46
4、产品优点:
1、伴热管线温度均匀,不会过热,安全可靠
2、节约电能
3、间歇操作时,升温启动快速
4、安装及运行费用低
5、安装维护简便
6、便于自动化管理
7、无环境污染
8、适合复杂管线伴热
9、适用于仪表箱防冻
10、适用于远离装置的管线伴热
5、应用场合:www.anhtzdl.com
中温型自控温伴热电缆介质***高维持温度不超过105oC,广泛应用于消防、石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区、腐蚀区等场所使用。
